东风天锦洗扫车技术参数图片/道路冲洗专用车/多功能一体洗扫车/新能源洗扫车价格

作者:admin 发布日期: 2019-11-19 15:15:03
信息摘要:
东风天锦洗扫车技术参数/道路冲洗专用车/多功能一体洗扫车/新能源洗扫车价格

一:东风天锦洗扫车技术参数

东风天锦洗扫车主要技术参数

1整车性能与结构参数表

项目

单位



大洗扫宽度(含路缘清洗宽度)

m

35

路面洗扫宽度(不含路缘清洗宽度)

m

34

洗扫速度

Km/h

520

清洗水额定压力

MPa

10

清洗水额定流量

L/min

106

大清扫能力

M2/h

56000

卸料角

°

45

清水箱总容积

L

9000

垃圾箱总容积

L

7000

行驶性能

高车速(满载)

km/h

90

大爬坡角

°

30

制动距离(满载30Km/h

m

10

小转弯直径

m

16.0

燃油消耗量

限定工况百公里燃油消耗量

L/100km

12

作业速度7km/h

(2档怠速)

副发动机转速1800r/min

L/h

6.5

L/10000m2

3

副发动机转速1900r/min

L/h

7

L/10000m2

3.3

续表1整车性能与结构参数表

项目

单位



质量参数

整车整备质量

Kg

11350

大总质量

kg

15800

结构尺寸

外形尺寸(长XX高)

mm

8280×2490×3100

轴距

mm

5000

轮距

前轮距

mm

1880,1900,1920

后轮距

1800,1860,1820

接近角

°

20

离去角

°

13

小离地间隙

mm

200

2主要部件型式与参数

项目



底盘型号、类别、生产企业

DFL1160BX1V

发动机型号、生产企业

ISB180 50(GB3847-2005,GB17691-2005V)东风康明斯发动机有限公司

发动机额定功率

132 kW /2500 r/min

变速箱型号

东风-6Q

变速箱速比



驱动轴

4×2后轴驱动

轮胎

9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5,295/80R22.5

燃油种类

柴油

副发动机

型号、生产企业

东风康明斯ISB 170型柴油发动机

功率

102 kW /2500 r/min

离合器



超越离心离合器

型式

专用高压离心风机

额定转速

2600r/min

传动型式

V带传动

型式

开式,电液控制集中操纵

主要元件

齿轮泵、摆线马达、液压缸、电磁阀、集成块等

溢流压力

15MPa

液压油容量

60L

控制方式

PLC控制+手动控制、语言报警、机电液互锁等

底盘车系统电压

24V

工作装置系统电压

24V

蓄电池型号

12V-120A.H(2只串联)

续表2主要部件型式与参数

项目



高压水泵

型式

柱塞泵

型号

意大利AR RTX85

额定压力

10MPa

系统使用压力

10MPa

额定流量

106 L/min

额定转速

1600r/min

水阀及控制

水阀型式

电磁阀,12MPa

控制方式

电气控制

喷水杆喷嘴型式

高压洗涤型

扫盘降尘系统

电动水泵,洒水喷嘴。与高压清洗系统共水滤、水箱等

型式

在底盘前后轴之间,车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘,扫盘旋转由液压马达驱动,转速可调。

扫刷直径

φ800mm

扫盘速度

高速档(正常作业档):100r/min;中速档:80r/min;低速档:60r/min

扫盘倾角调整

前倾:4°-6°;外倾2°-4°

型式

双吸口宽吸嘴,内置带高压喷嘴的长排喷杆,吸嘴体与路面随动。电气自动控,液压驱动吸嘴升降,弹簧浮动悬挂。

吸管直径

2Xφ180mm

工作时刚性部分离地间隙

5-10mm

左右喷杆

喷杆摆动

液压缸驱动,电气自动控制,摆动角78°

喷杆离地高度

随吸嘴借吸嘴轮与路面随动,离地高度200mm

喷嘴总数量

8只,每侧4

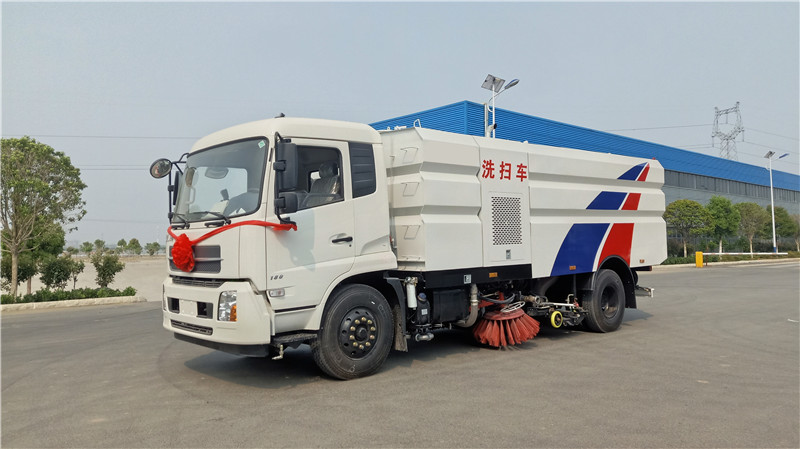

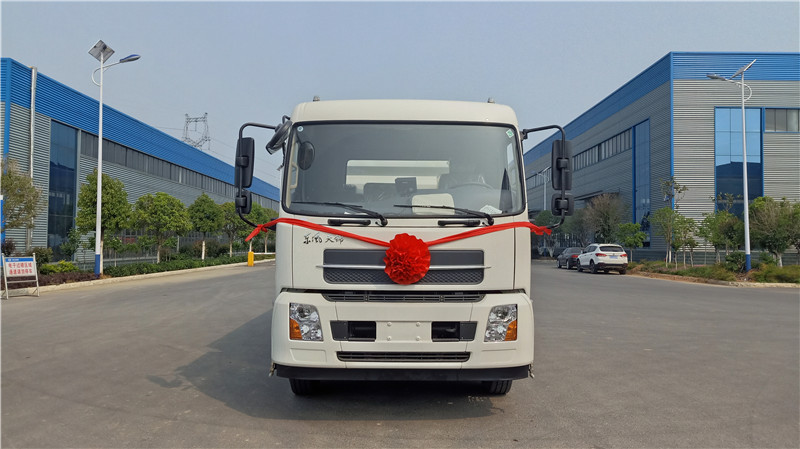

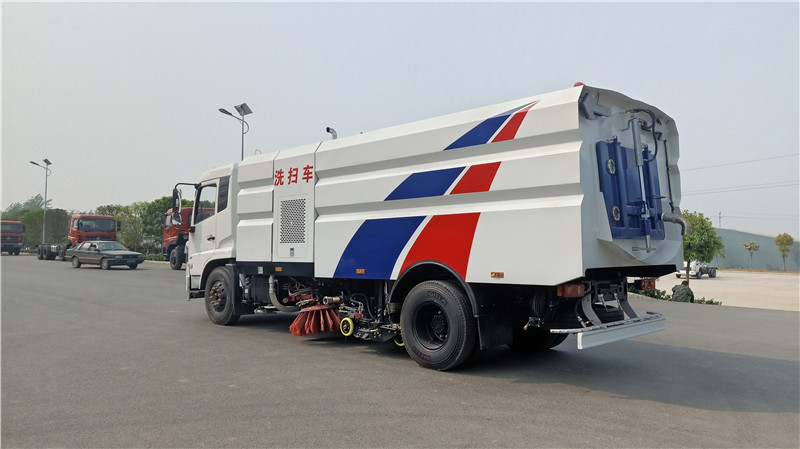

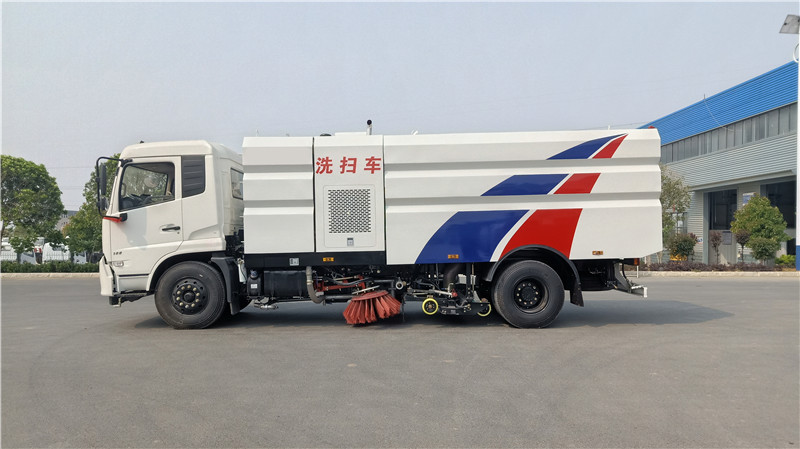

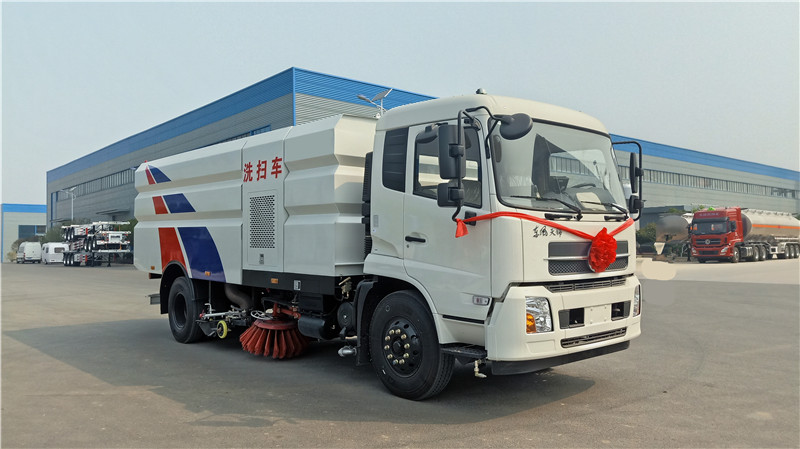

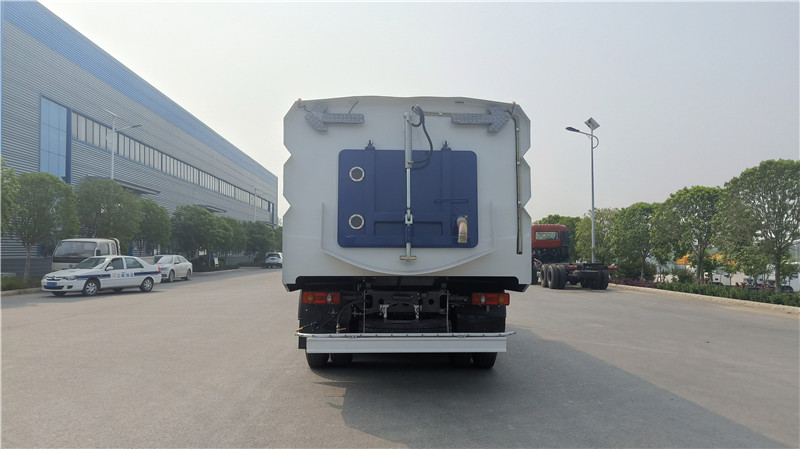

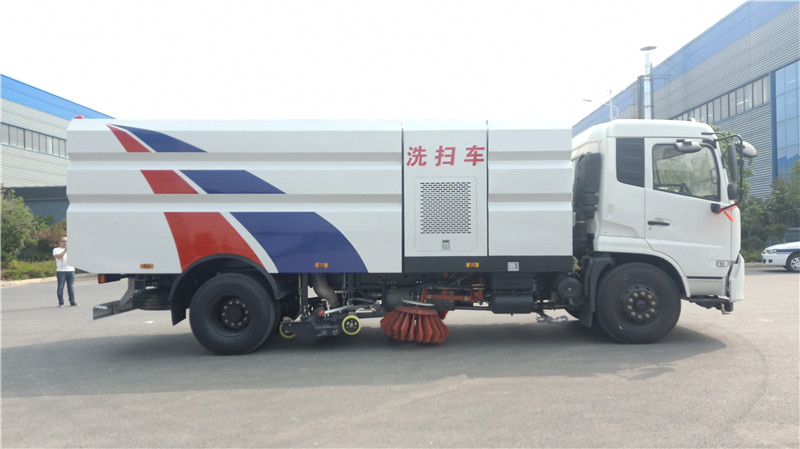

二:洗扫车高清图片




三:洗扫车简介

、高压洗扫车简介

东风天锦洗扫车采用定型汽车二类底盘,加装副发动机、风机、垃圾箱、清扫装置、低压降尘系统、吸嘴、高压水泵、清水箱、高压清洗系统、液压系统、气动系统、电控系统等部件改装而成。

工作原理:

清扫:副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫至洗扫车下,吸嘴前方。风机使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。底盘发动机驱动洗扫车向前行走,扫至吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。

洗扫:清扫作业装置工作的同时,副发动机驱动、配有专用离合器的高压水泵也参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路控制阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。

路沿和路沿石立面洗刷:利用装了独特技术清洗扫路车两用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。



后喷雾:在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾

喷嘴。启动副发动机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行

喷雾降尘、喷雾降燥作业。

2、洗扫车主要功能特点

多种功能,多种选择,使得车辆真正做到一车多用    具有路面清扫、路面洗扫、路沿和路沿石立面洗刷、低压冲洗和喷雾降尘等多种功能。可作为扫路车、洗扫车、路沿清洗车、路面冲洗车和喷雾降尘车使用。用作扫路车时,清水箱容积大,达9m3,可作业5h以上。用作洗扫车时,一遍洗扫作业,路面洗净率可达90%以上。清洗路沿时,可同时对路沿石立面、贴近路沿的道路路面进行洗刷,对路沿石顶面进行冲刷,并将污水和垃圾收走,能很好地解决路沿的清洗保洁问题。左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。中置宽吸盘、V型高压冲水架的配置,使得车辆的作业模式有多种选择:1、可选择全扫、左扫、右扫。2、中置宽吸盘加中置V型高压冲水架可作为冲洗抽吸车使用,具有全冲水抽吸、左冲水抽吸、右冲水抽吸三种选择方式;具有全洗扫、左洗扫、右洗扫等6种作业模式可选择。

造型新颖,整车美观          矩形结构的清水箱、垃圾箱,瓦棱式的表面造型,合理的整车长、宽、高配比,使整车造型美观大方,耳目一新。

结构先进,性能优良      采用了“中置两立扫+中置超宽吸嘴+内置高压水喷杆+左、右高压侧喷杆”的技术结构。采用两立扫结构减少了扫刷损耗,采用超宽吸嘴增大了吸污宽度,采用左、右侧喷杆增大了清洗宽度,提高了工作效率。内置高压水喷杆能减少水雾与垃圾的飞溅,减少飞溅造成的污染。

配件配置高      高压水泵、溢流阀、卸荷阀、气动离合器等采用原装进口件。主副发动机、电气控制元件等采用引进技术生产或国外独资、合资国内生产件。

底盘     东风天锦DFL1160BX1V型二类汽车底盘,是目前国产最先进、质量最可靠的国5载货汽车底盘。采用了东风天锦ISB180 50柴油发动机,功率132kW,额定转速2500r/min,排放达国5标准。

副发动机        东风康明斯ISB170,功率102kW,额定转速2500r/min。副发动机带车用离合器,起动和停机时,气缸驱动离合器分离,延时后接合。离合器的分离与接合,由电控系统自动控制,无需人工操作。

风机      采用我公司专门为洗扫车设计的洗扫车专用风机,具有效率高、噪声低、性能曲线平坦、宽广、工作可靠、使用寿命长等特点。专用离心风机额定转速2600r/min,效率高,风量大,最高可达到23000㎥/h。

垃圾箱      采用厚4mm单层不锈钢瓦棱结构设计,集部分清水箱与垃圾箱于一体。瓦棱结构设计,不但使外观造型新颖,更增强了箱垃圾箱的强度和刚度,减轻自重。垃圾箱倾翻卸料,卸料角达480。锁止可靠的垃圾箱后门密封锁紧机构。垃圾箱总容积达7m3,实现了作业时一箱清水一箱污水的容积配比。

垃圾箱自洁装置      垃圾箱内设有高压水清洗装置,卸料时可帮助卸出垃圾,清洗垃圾箱内壁。

超宽吸嘴     吸嘴总宽1460mm,吸污宽度达1960mm,几乎与车宽平齐。提高效率和作业清洁度。

组合式高压清洗喷杆      高压清洗喷杆由左、右喷杆和吸嘴内喷杆组成,附装在吸嘴上或吸嘴内,作业时喷杆离地高度固定不变,不随整车载荷变化,能达到和稳定最佳的清洗效果。左、右喷杆可外摆、收回,并由气缸驱动,电控系统自动控制。左、右喷杆同时摆出时,清洗宽度不小于3.1m,单边摆出时,清洗宽度不小于3.0m。为便于喷嘴的调节与维修更换,吸嘴内喷杆设计成可快速拉出结构。

左、右立扫      左、右立扫采用了我公司独有技术的清洗扫路车两用扫盘,具有防碰撞避让功能。可以清扫路面,洗刷路沿石立面。用户需要时,还可以选装普通扫路车扫盘。

低压降尘系统     三个电动式隔膜泵,分别向左扫盘、右扫盘、吸嘴吸管提供低压水,用于扫盘作业时降尘,扫路作业时防止吸嘴吸管堵塞。电动泵由电控系统自动控制,无需人工操作。

   原装意大利进口的高压柱塞水泵流量大、压力高      高压水泵采用同际知名的意大利AR RTX85型柱塞泵,不锈钢泵头,流量合适,压力高,允许最高压力达20MPa,额定压力高达10Mpa,额定流量为106L/min,额定转速1600r/min,超大流量与超高压力使得车辆的冲水作业更为理想。

   原装意大利进口的吸、回油过滤器,能够完全保证车辆液压系统的过滤精度     为提高车辆液压系统的过滤精度,确保液压系统的长期无故障运行,该车的吸、回油过滤器均为采用原装意大利进口的过滤装置,具有过滤精度高、拆换保养方便等特点,回油过滤器上并装配有压力报警器,以便于过滤器的及时清洗保养。

离心水泵    采用国内名牌杭州威龙的洒水车专用离心水泵,工作可靠,使用寿命长。

气动齿式离合器      为便于扫路作业时,脱开高压水泵的输入动力,避免高压水泵空转磨损,降低油耗,在高压水泵前设有气动齿式离合器。原装进口的韩国现代气动齿式离合器,传递扭矩大,外形尺寸小,工作可靠。

   完全采用不锈钢材料加工而成的清水箱与垃圾箱使用寿命更长     该车的清水箱与垃圾箱及污水箱完全采用不锈钢材料加工而成,水箱分为两部位,一部分为前置独立水箱,装配在动力仓的前部;另一部分为设置在垃圾箱前部的水箱,可随垃圾箱与动力仓罩同时升降。清水箱的有效容积为9立方米,垃圾仓的有效容积为7立方米,基本作到一箱水配一箱垃圾的合理搭配。

   清水箱设有低水位报警装置,以防因缺水而损坏水泵     在前清水箱的后下部右侧装配有低水位传感器,当清水箱内的水位接近报警水位时,装配在驾驶室内控制箱面板上的指示灯便会“闪烁”报警,以提醒操作人员及时加水;若没有引起操作人员的及时注意,在经过闪烁报警一段时间后,为防止高压水泵因缺水而损坏,控制高压水泵的控制电路便会被自动切断,使得水泵停止运转。

   垃圾箱内装配有高水位报警装置,以提醒操作人员及时进行污水排放    为便于车辆在高压冲水作业过程中的污水及时排放,该车在垃圾箱的后上部装配有高水位浮动报警装置,当垃圾仓内的污水达到报警水位时,浮动装置便会随着水位的上升,而自动浮起,从而使得装配在驾驶室内控制盘上的报警装置进行连续“闪烁”并伴有“笛笛”的报警声音以提醒操作人员及时进行污水排放。

   独特的垃圾卸料方式和自清装置,使得垃圾卸料更为干净彻底     该车的垃圾仓不仅具有简单的倾翻卸料功能,并在垃圾仓的前部及下部装配有高压冲水喷头。在进行垃圾卸料时,首先将后门打开,并举升箱体,最后开启装配在垃圾箱前部上下两处的高压冲水,对垃圾箱进行彻底冲洗。自清装置可以在垃圾箱卸料时候帮助卸料,清洗垃圾箱内部。

   高效喷雾降尘喷头,可为炎热的夏季提供降尘及湿润空气之功效      该车在箱体的后部中侧设置有高压喷雾降尘喷头,以便于夏季城区对路面空气的降尘及湿润。

   独特的抽吸盘,更为便于车辆对污水垃圾的抽吸作业     为更有利于污水及垃圾的收集,该车的抽吸盘采用双吸管抽吸装置,在作业时,布置在吸盘左右两侧的高压冲水架将垃圾及污水冲洗到吸盘作业区域,再通过设置在吸盘后部的可调高压冲水喷头冲洗,可均匀的将垃圾及污水经吸管吸入到垃圾箱内,使得清扫更为干净彻底。

   清扫刷盘及高压冲水架均具有自动防撞避障功能    该车的左右清扫刷盘及两侧高压冲水架均具有自动防撞及避让功能,可有效防止车辆作业过程中的部件损坏。

   超大流量的低压冲水,冲洗宽度超过24    为便于路面的低压冲水,该车配备有低压冲水系统,最大流量为每小时60立方米,可一次性冲洗六车道以上,前部左右喷头均可独立控制,又可联动,且所有喷嘴均可左右360°转动,上下任意角度调节。

   两种选择加水方式,方便快捷    为便于操作人员的及时给水箱加水,该车设置有两种水箱加水方式:即箱体顶部加水与下部消防栓接口加水,使得车辆能够适用于多种场合下的水箱加水。

   自动卷绕冲洗卷盘,高压冲洗喷枪,可有效冲去车辆表面及局部油污    安装在自复位旋转绞盘上的高压冲洗喷枪,盘管长度高达20米,具有伸出长度远,冲水压力高,操作方便等特点,可有效冲去车辆表面及局部的油污,并可对墙面上的小广告进行冲洗作业。

原装进口手持喷枪    意大利原装进口的手持喷枪,配快速接头,能方便地与冲洗卷盘连接或脱开。利用手持喷枪,清洗效率高、效果好,操作更方便更安全。

具有漏油报警和双发取力的液压系统    开式液压系统,液压油箱带有漏油报警装置。液压系统分另从底盘发动机(下车)和副发(上车)取力。正常作业时,由上车油泵供油。卸料作业或调试维修或上车油泵出现故障后、可由下车油泵供油,卸料作业和维修时不需要起动副发动机。

一键式操作智能化电控系统    作业起动和作业停止时,副发动机转速控制、气动齿式离合器离合、吸嘴升降、扫盘收放、左右喷杆收放等作业装置全由一键控制,操作方便,大大减少了误操作的可能性。

有多种作业模式可供选择     系统设置了全洗扫、左洗扫、右洗扫、全扫、左扫、右扫共6种作业模式。用户可根据作业需要,选择合适的作业模式进行作业。作业模式选定后,只髯操作一键,需参与作业的所有机构,会按规定的顺序自动进入作业状态,进行作业。需要停止作业时,一键停机,工作中的所有作业机构,会按规定的顺序自动停止作业,并返回到非作业状态。

独特的副发转速控制装置    副发转速有“强洗”和“正常”两档可选。作业起动前,副发以怠速运转,此时可选择“正常”或“强洗”档。选择“正常”档,作业起动时,副发转速将自动从怠速缓慢升高并稳定在1700r/min运转。选择“强洗”档,副发转速将稳定在2000r/min运转。转速控制精度达±5r/min。

符合人体工程学的操作机构    在驾驶员右侧设有小操作盒,所有作业操作旋钮和作业监控仪表均集合在该操作盒上。通过精巧的设计和布置,该操作盒不但操作方便,还为驶驾驶室增添了光彩。在洗扫车右侧后轮之后设有后操作盒,该操作盒集合了垃圾箱卸料和整车调试需用的控制开关。

多种自动保护装置    本洗扫车设有清水箱缺水、垃圾箱满水、防垃圾箱后门开启前倾翻卸料、防副发运转时气动齿式离合器接合分离打齿、防保护撑杆未放下收回已倾翻的垃圾箱、液压系统漏油报警装置等自动保护装置,保护洗扫车在遇缺水满水等特定工况或误操作时不受损害。

语音报警系统    本车配备的语音报警系统能在作业和卸车时发出多种语音报警和提示信息,有“副发动机发电故障,请停机检查”、“水箱出水口阀门关闭,不能清洗作业”、“污水箱倾翻,请注意安全”等15条语音提示信息,还有多条音乐提示信息和轰鸣报警信息等。

彩色视频后视系统    本洗扫车后部装有摄相头,驾驶室内装有彩色显示屏。作业时,可以在驾驶室内检查监视清洁效果。倒车时可以导航,防止追尾。

扫盘灯    左、右扫盘配备了照明灯,方便在夜间或亮度不够的环境下作业时,监视扫盘的工作情况。

后视观察镜,更为便于箱内污水的观察    为便于操作人员及时观察污水箱内的污水液面,该车在垃圾箱的后门体上装配有污水观察镜,极为便于操作人员对箱内污水液面的观察。

彩色视频观察装置,极为便于操作的观察作业      为便于操作人员的观察作业,该车在车辆的后部及右侧均装配有观察摄像头,驾驶室内装配有彩色显示屏。作业过程中。可以在驾驶室内清晰观察作业效果;倒车时可以提供车辆尾部影像,防止车辆追尾。

       优质的PLC控制系统,操作控制极为便利      采用PLC智能控制系统,智能

化编程,电、液、气集中控制,驾驶员可在驾驶室内完成一切,一键启动和停止操

作。所有控制开关均为触手可得,操作极为便利;箱体后门开关及垃圾箱冲水等开

关为便于观察及操作控制,可选择在驾驶室外的操作方式。
